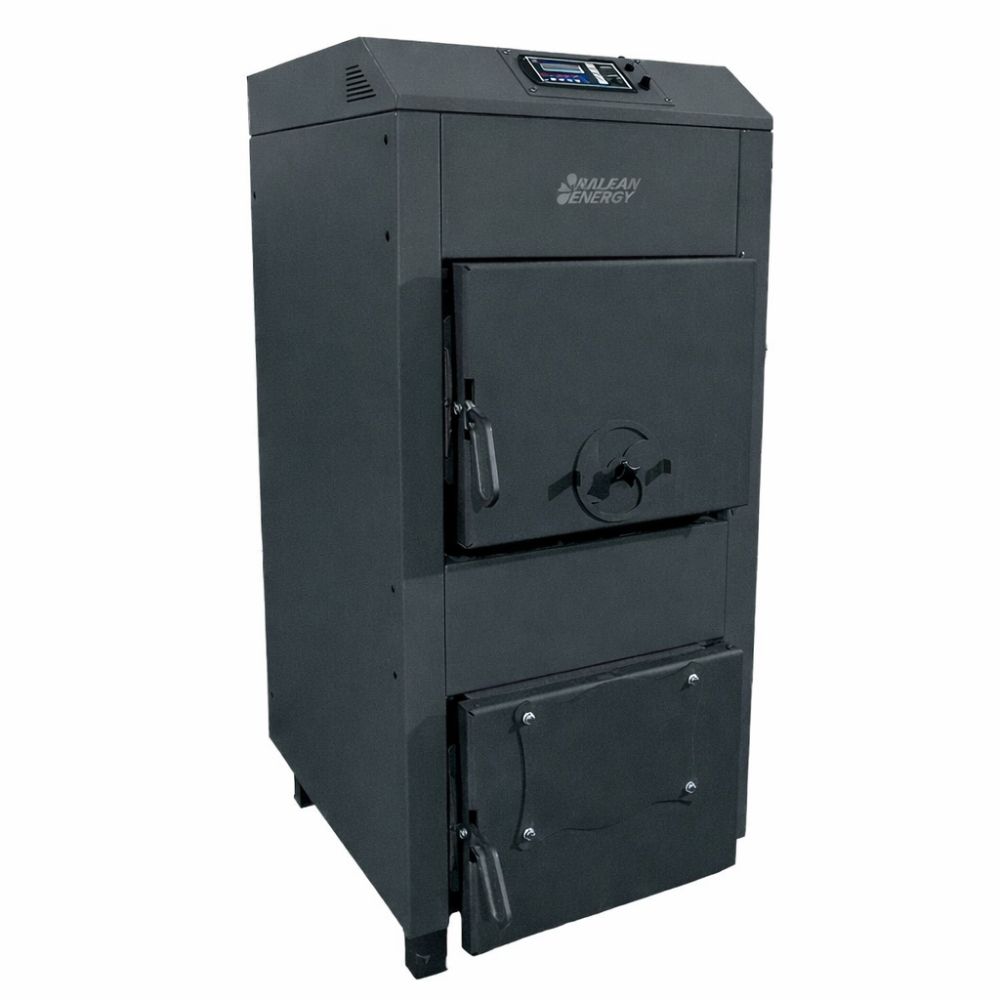

Chaudière à bois Balkan Energy P60, 60kW

Chaudière à combustible solide en acier avec contrôleur intelligent et ventilateur électrique pour une alimentation en air pressurisé et réglable. La série de chaudières à combustible solide Balkan Energy P couvre une gamme de 30 à 100 kW, répondant aux besoins de chauffage des installations moyennes et grandes. Conçues pour brûler des combustibles solides, ces chaudières offrent également la possibilité d'installer un brûleur à pellets.

Caractéristiques du produit

Construction:

• Le corps de la chaudière est fabriqué en acier de haute qualité, d'une épaisseur de 5 mm.
• Il dispose d'une grande chambre de combustion avec une large surface d'échange thermique et une faible résistance pour un tirage plus efficace.
• Une grande porte permet un chargement facile de morceaux de bois de grande taille.

Efficacité:

• La chambre de combustion est nervurée pour augmenter la surface d'échange thermique et est conçue avec un triple chemin d'échappement pour maximiser l'échange thermique.
• Le troisième conduit d'échappement est constitué de tuyaux de grand diamètre pour contrôler efficacement le flux des gaz d'échappement. Il comprend des turbines pour ajuster le débit des gaz d'échappement et optimiser la combustion.
• La chambre de combustion est entièrement entourée par la chemise d'eau pour une efficacité d'échange de chaleur améliorée.
• La chaudière est isolée extérieurement avec de la laine céramique dense, conçue pour résister aux températures élevées.
• L'alimentation en air est régulée par un ventilateur de haute qualité situé à l'arrière de la chaudière. Un contrôleur électronique mesure la température de l'eau en haut et en bas de la chaudière, ainsi que la température de sortie des gaz de combustion, et ajuste automatiquement l'alimentation en air pour optimiser la combustion et maximiser l'économie de carburant en fonction des besoins du système.
• Le système peut être connecté à un thermostat intérieur.

Fonctionnalités supplémentaires :

• Chambre de combustion nervurée pour une surface d'échange thermique accrue.
• Triple chemin d'échappement pour des performances optimales.
• Le troisième chemin utilise des tuyaux de grand diamètre avec des turbines pour ajuster le débit des gaz d'échappement.
• La porte inférieure peut accueillir un brûleur à granulés avec une bride de col en option.


Contrôleur de chaudière à bois de charge zPID ST-81


Fonctions du contrôleur :

• Contrôle du ventilateur avec étape 1 de 0 à 100.
• Contrôle de la pompe de circulation du chauffage central.
• Contrôle de la pompe à eau chaude sanitaire.
• Raccordement thermostat d'ambiance pour une meilleure régulation de la température.
• Logiciel zPID pour le réglage automatique de l'admission d'air, optimisant la combustion et l'économie de carburant.

Équipement du contrôleur :

• Écran LCD pour l'affichage des lectures.
• Deux capteurs de température pour l'eau dans les parties supérieure et inférieure du corps de la chaudière (capteurs de température CH)
• Un capteur d'eau chaude sanitaire (capteur HCW)
• Un capteur de température de fumée.
• Protection haute température avec un relais de surcharge thermique.
• Le panneau de commande est fabriqué à partir de matériaux résistants aux hautes et basses températures.

Principe de fonctionnement :

Le régulateur de température intelligent ST–81 zPID est conçu pour réguler le fonctionnement des chaudières de chauffage central à combustible solide. Il contrôle la pompe de chauffage central, la pompe à eau chaude sanitaire et le ventilateur. Il existe quatre modes de fonctionnement :

• Chauffage domestique
• Priorité de la chaudière
• Pompes de circulation parallèles
• Mode été

Le contrôleur mesure les températures des gaz de combustion et de l'eau dans les parties supérieure et inférieure de la chaudière et utilise la fonction zPID pour ajuster automatiquement l'admission d'air, optimisant ainsi la combustion pour des performances maximales et une économie de carburant.


Caractéristiques de sécurité :

Pour assurer un fonctionnement sûr et fiable, la chaudière est équipée de divers mécanismes de sécurité :

• Soupape de surpression de 3 bars (incluse)
• Dissipateur thermique : A l'arrière et au-dessus de la chaudière, un dissipateur thermique (structure tubulaire de grande surface) doit être raccordé au réseau d'alimentation en eau via une vanne thermique avec sonde déportée (NON fournie). En cas de surchauffe, l'eau est évacuée dans le dissipateur thermique, dissipant la chaleur de la chaudière dans l'environnement.
• Thermostat STB qui coupe l'alimentation électrique en cas de surchauffe.
• Un système de contrôle électronique qui coupe l'alimentation en air de la chambre de combustion en cas de surchauffe.
• Arrêt automatique de l'arrivée d'air en cas de panne de courant.

L'appareil est conforme aux normes EN 303-5 Certification CE.

Pièces de la chaudière - schéma

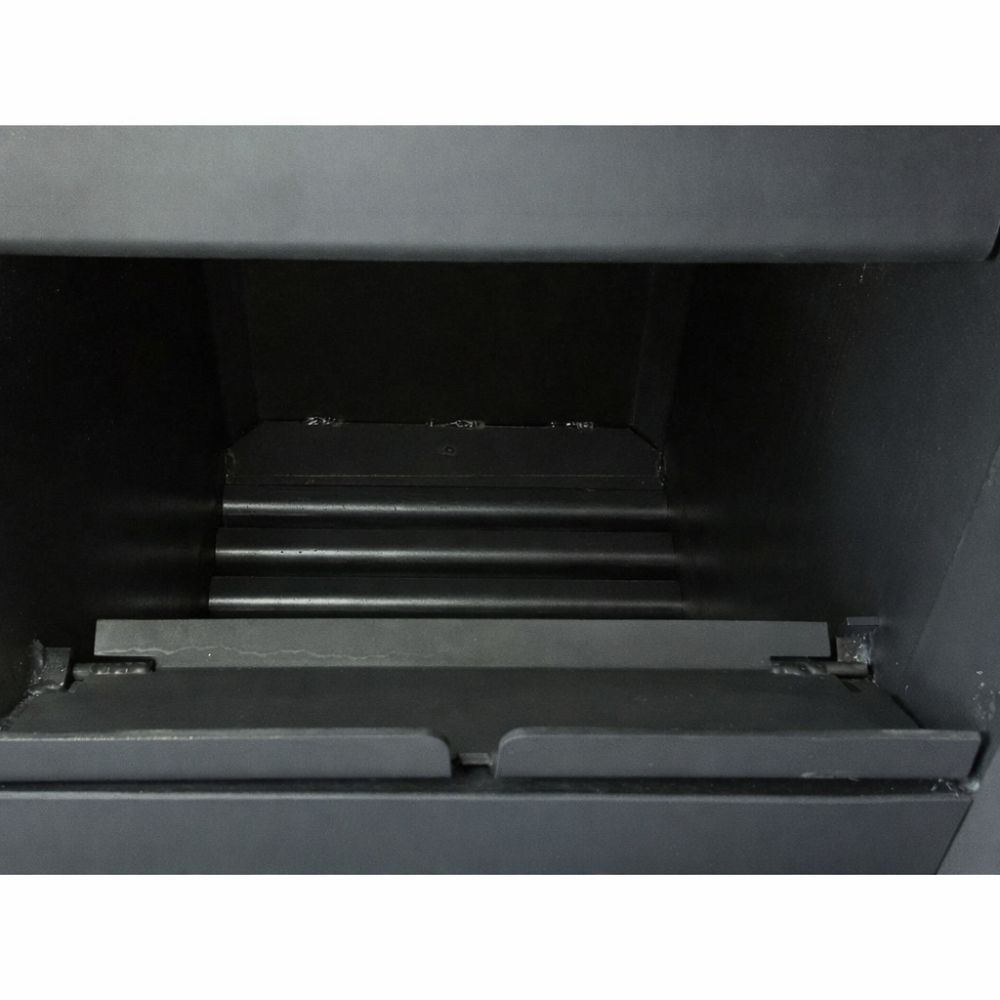

1 - Chambre de combustion
2 - Porte de remplissage du combustible
3 - Porte de nettoyage des cendres

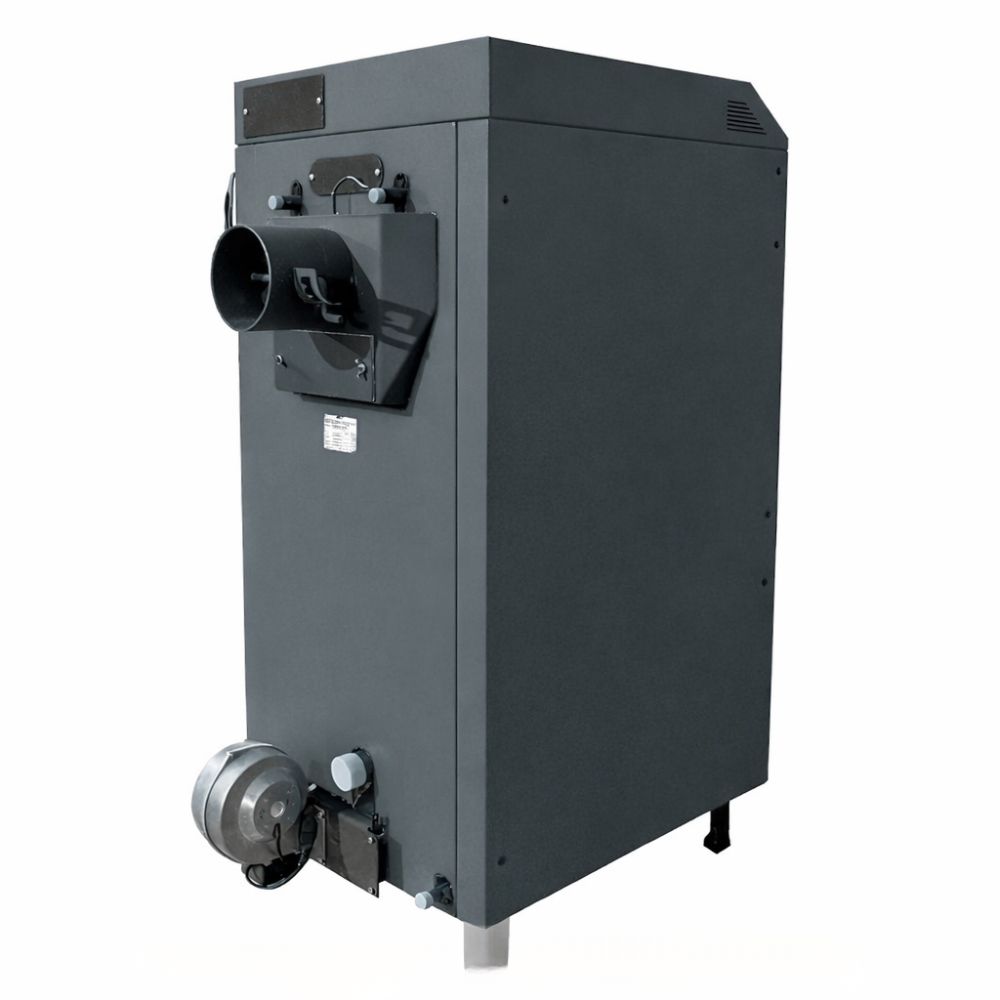

4 - Ventilateur de pression (pour chaudières avec ventilateur)
5 - Régulateur ST-81 zPID (pour chaudières avec ventilateur)

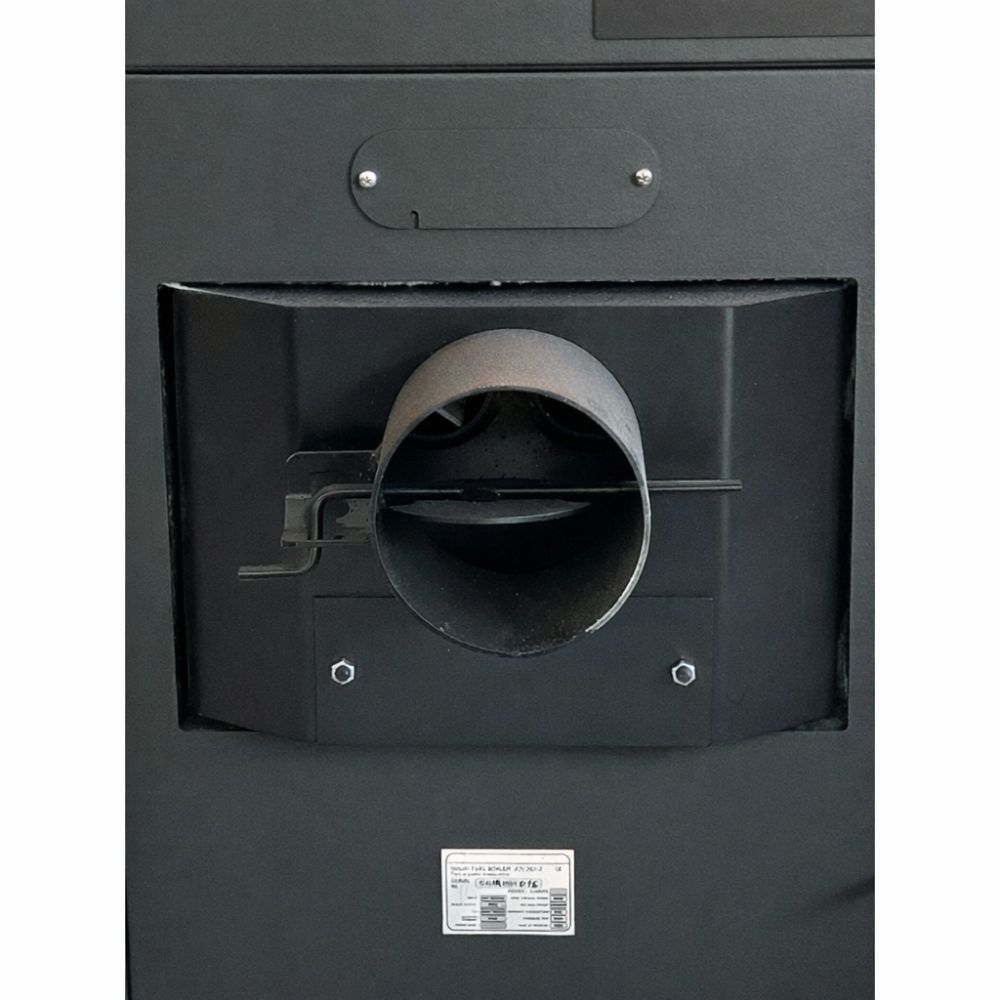

6 - Cheminée
7 - Vanne de régulation du tirage dans la cheminée
8 - Trou d'inspection pour le nettoyage de la cheminée
9 - Thermomètre à sonde (pour chaudières sans ventilateur)
10 - Bobine de secours
11 - Vanne pour l'air secondaire
12 - Vanne d'alimentation en air (pour chaudières sans ventilateur)
13 - Régulateur de température mécanique (pour chaudières sans ventilateur)
14 - Cache-prise de câble
15 - Couvercle d'inspection pour sondes
16 - Raccord d'entrée d'eau G 1½“
17 - Raccord de sortie d'eau G 1½“
18 - Raccord G ½“ pour le remplissage et la vidange de la chaudière
19 - Cache-trou de montage du brûleur
20 - Trappe de sécurité pour les cendres
21 - Porte de fixation de la cheminée
22 - Porte de sécurité supérieure
23 - Cendrier
24 - Distributeur d'air
25 - Fusible
26 - Thermostat de sécurité chaudière – STB

Exemples de schémas de raccordement d'une chaudière à différents types d'installations de chauffage
